一、制药医用型二流体双用离心喷雾干燥机设备简介

      本款喷雾干燥机由七个系统组成，即供料系统、雾化系统、干燥塔、物料回收系统、加热系统、管道系统和控制系统组成。

制药医用型二流体双用离心喷雾干燥机应用范围：

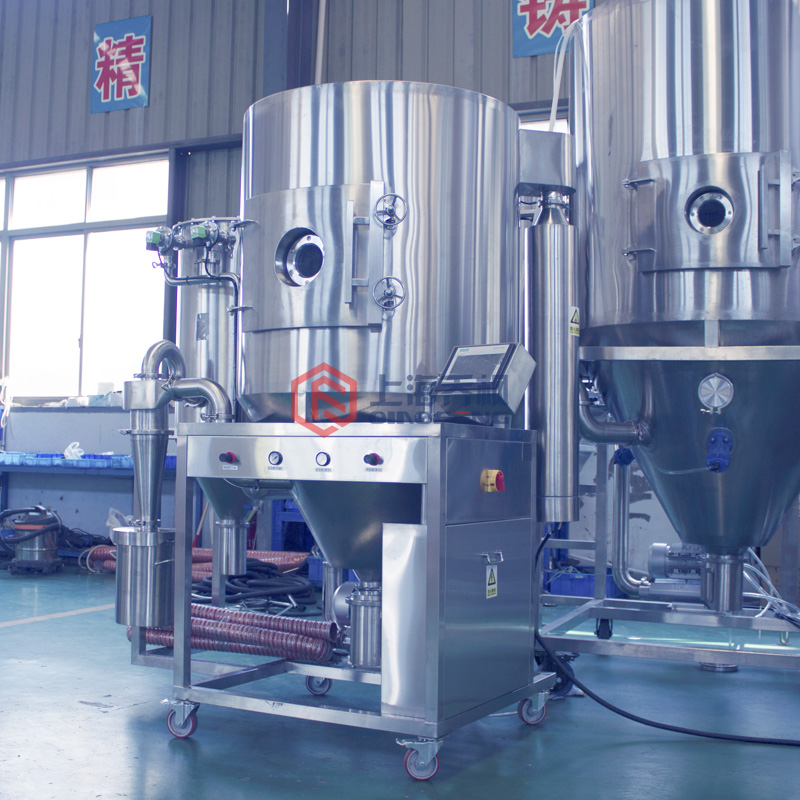

制药医用型二流体双用离心喷雾干燥机图

1 设备原理介绍

      喷雾干燥器使处理溶液、悬浮液或泥浆状物料的干燥设备，基本流程为料液通过雾化器，形成雾滴分散在热气流中。空气经鼓风机送入空气加热器预热，然后进入喷雾干燥器，与雾滴接触干燥。产品中一部分落入塔底与气体分离，另一部分由引风机吸入旋风分离器 经分离后将尾气排空。 离心喷雾干燥机主要是利用旋转雾化器高速旋转力将雾滴甩出。

      气流式喷雾干燥机因使用气流式雾化器而得名。气流式雾化器的工作原理是利用高速

      气流使液膜产生分裂。高速气流采用压缩空气。料液的流速很低，当压缩空气以很高的环

      隙速度从雾化器喷出时，两者存在很大的速度差，使气液之间产生摩擦力和剪切力。液体 在瞬间被拉成一条条细长的丝，这些液丝在较细处很快断裂而形成微小的雾滴。

      离心喷雾干燥机主要是利用旋转雾化器高速旋转力将雾滴甩出，同样是经热风干燥后成为粉末或者颗粒。

      而本款喷雾干燥机是离心与气流两用型，当实验需求粉末那采用气流式，气流式使用寿命长，不易损坏，同时这也是离心雾化器的缺点，当实验需求均匀粉末或者颗粒时选离心雾化系统喷雾干燥。

2. 设备总体结构（以供应商*终设计为准）

3. 供料系统

      供料系统由蠕动泵蠕动管组成。

4.雾化系统

      雾化系统采用离心式雾化器，。泵将料液送入雾化器内，喷嘴环隙喷出的高速气流使料液雾化，通过改变气液比可以 对雾滴粒径进行调整。

5.干燥塔

      干燥塔主要由塔体、锥底、蜗壳、气体分布器、温度传感器等组成，根据水分

      蒸发量及物料性质设计雾化半径、停留时间与处理风量。为避免取料时物料发生喷溅现象，

      干燥塔采用微负压操作。干燥塔上部是热风入塔口，装有蜗壳和热风分布器，热空气通过热风分布器均匀地分布开来，与雾滴进行均匀有 效地热交换，使雾滴干燥成为干粉产品。温度传感器用于记录进风温度及出风温度。

6.物料回收系统

      物料回收系统由旋风分离器和布袋除尘器组成。干燥后携带粉尘的气体进入旋风分离器，通过旋风进行气固分离，粉体进入料筒气体往上由出风口排出，进入布袋除尘器。通过布袋方式有效地对气体中的微量超细粉体进行回收。

7.加热系统 加热系统由空气过滤器、鼓风机及防爆电加热器组成。

8.管道系统 管道系统由引风机和不绣钢管路构成。

9.控制系统 以可编程控制器为中心，控制各个重要功能装置及故障报警：有自动和手动控制两种模式。

二、制药医用型二流体双用离心喷雾干燥机参数：

      塔体内径：Φ800mm

      Ø 塔体外径：Φ1000mm

      Ø引风量：600 m³/h

      Ø 进风温度：110-250°C

      Ø 出风温度：80-95°C。

      Ø 水分蒸发量：5 kg/h （250度情况下）

      Ø 含固量：视物料情况而定

      Ø 热源：电加热

      Ø收料方式：布袋除尘、塔底、旋风三点收料。

      Ø布袋材质：日本东丽,聚四氟折叠滤芯

      Ø雾化方式：A:离心(电动式，24000RPM,转速可调，雾化器变频器调节) B:气流双用式（气流雾化，气压可调0.2MBA）

      Ø是否含布袋除尘系统：含
