喷雾干燥塔的工作原理与工艺流程图
时间:2021-11-17 浏览次数:1037
喷雾干燥塔的工作原理:喷雾干燥塔是采用雾化器将原料液分散为雾滴,并用热气体(空气、氮气或过热水蒸气)干燥雾滴而获得产品的一种干燥方法。喷雾干燥的原料液可以是溶液、乳浊液、悬浮液,也可以是熔融液或膏糊液。干燥产品根据需要可制成粉状、颗粒状、空心球或团粒状。液体的雾化 将料液分散为雾滴的雾化器是喷雾干燥的

喷雾干燥塔的工作原理:

喷雾干燥塔是采用雾化器将原料液分散为雾滴,并用热气体(空气、氮气或过热水蒸气)干燥雾滴而获得产品的一种干燥方法。喷雾干燥的原料液可以是溶液、乳浊液、悬浮液,也可以是熔融液或膏糊液。干燥产品根据需要可制成粉状、颗粒状、空心球或团粒状。液体的雾化 将料液分散为雾滴的雾化器是喷雾干燥的关键部件.


压力喷雾干燥塔原理:

采用压力式雾化器:用高压泵使液体获得高压,高压液体通过喷嘴时,将压力能转变为动能而高速喷出时分散为雾滴。

气流喷雾干燥塔原理:

采用气流式雾化器:采用压缩空气或蒸汽以很高的速度(≥300 m/s)从喷嘴喷出,靠气液两相间的速度差所产生的摩擦力,使料液分裂为雾滴。

离心喷雾干燥塔原理:

采用旋转式雾化器 :料液在高速转盘(圆周速度90-160 /ms中受离心力作用从盘边缘甩出而雾化。

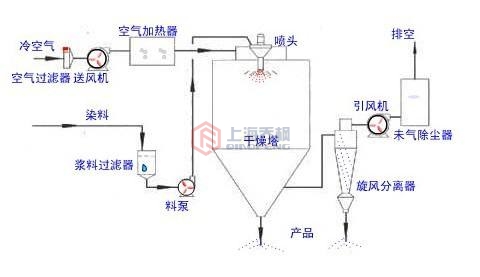

喷雾干燥塔工艺流程:

通过蠕动泵传输到离心雾化器,将需干燥的物料,分散成很细的像雾一样的微粒,在与热空气的接触中,增加水分蒸发面积,,水分汽化,将大部分水分去掉,通过旋风分离器的分离,获得干燥的产品。


控制好料液浓度、进料量、进风温度、出风温度、送风量,就能很好的控制产品质量,工艺过程连续性好,热效能高,废气废水少,干燥室有负压,车间内粉尘少,生产效率高,操作人员少。该法能直接使溶液、乳浊液干燥成粉状或颗粒状制品,可省去蒸发、粉碎等工序,产品纯度比较高,粒度分布集中。
